TENALUX 131M

Однокомпонентный герметик на основе MS-Polimer®

Применение:

• Герметизация швов в вертикальных и горизонтальных конструкциях
• Герметизация швов индустриальных полов
• Герметизация деформационных швов с максимальной деформацией до 20%

Особенности:

• возможность нанесения при температуре от +1 до +50°С
• тиксотропность, не стекает в вертикалдьных швах
• высокая адгезия к большинству строительных материалов (бетон, металл, полимерные покрытия, ПВХ, дерево, стекло и др.)
• возможность нанесения без предварительного грунтования поверхности
• атмосфероустойчивость
• сохранение эластичности в широком диапазоне температур)
• экологичен и безопасен при использовании – не содержит изоцианатов, силиконов и растворителей
• без запаха
• практически не дает усадки

Технические характеристики

Внешний вид: серая тиксотропная масса

Вид полимера: однокомпонентный MS Polymer®, холодное отверждение под воздействием влаги воздуха

Образование поверхностной плёнки (TTM 013): 20-60 минут

Скорость отверждения (TTM 010): От 2 до 3 мм/сутки

Усадка (ISO 10563): ≤3 %

Плотность (до отверждения) (ISO 1183-1): ≈1,6 кг/литр

Cопротивление к текучести (ISO 7390): ≤3 мм

Эластичность (ISO 7389): ≥60 %

Адгезионные характеристики при растяжении (ISO 8339):

условная прочность: ≥0,5 МПа

относительное удлинение: ≥120 %

модуль упругости при 100% удлинении: ≥0,5 МПа

Когезионные характеристики при растяжении (ГОСТ ISO 37):

условная прочность при разрыве: ≥1,2 МПа

относительное удлинение: ≥350 %

Температура применения : От +1 °С до +50 °С

Интервал температур эксплуатации : От –50 °С до +70 °С

Допустимая деформация (от номинального размера): ±20 %

Глубина шва: От 5 до 15 мм

Ширина шва: От 10 до 30 мм

Отношение ширины к глубине шва: 2:1

Хранение: 12 месяцев в герметичной заводской упакоке при температуре от -20°С до +30°С

Упаковка: картуш 290 мл



ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

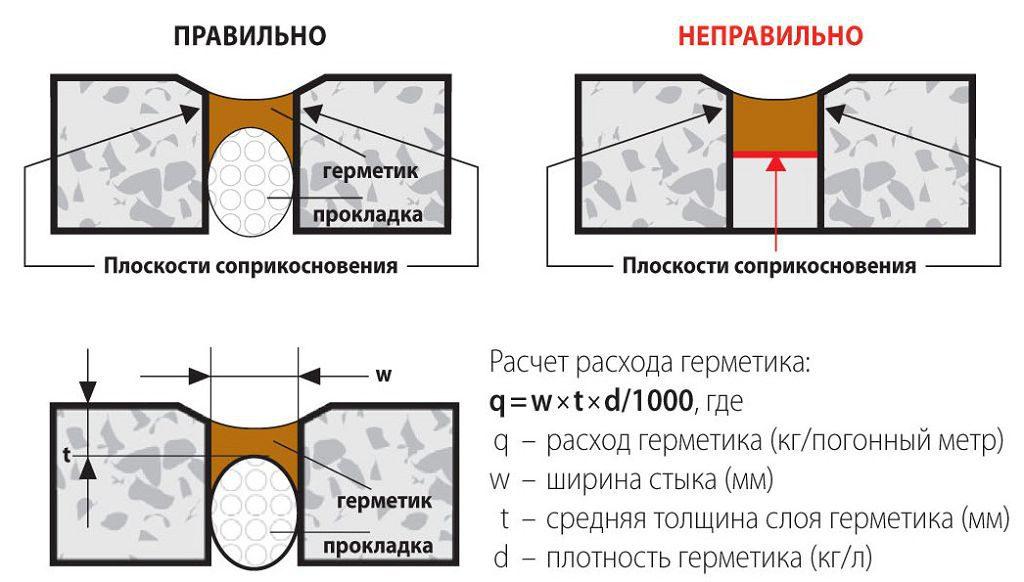

Устройство деформационного шва

Для предотвращения образования третьей плоскости соприкосновения герметика с элементами конструкции шва, необходимо всегда применять антиадгезионные составы или уплотняющие прокладки, такие как, например, жгут из вспененного полиэтилена. Для ограничения глубины слоя герметика, достижения рекомендуемого соотношения ширины и глубины герметика, а также для снижения расхода материала, размер уплотняющей прокладки рекомендуется подбирать с учетом фактической ширины шва. Кроме того, применение ячеистых уплотняющих материалов снижает теплопотери и улучшает звукоизолирующие показатели. Необходимо следовать рекомендациям по оптимальной ширине и глубине шва для данного герметика. Нанесение герметика слоем толщиной меньше минимально рекомендованной приводит к снижению долговечности герметизации шва. Превышение максимально рекомендованной толщины слоя герметика вызывает высокие внутренние напряжения, способствующие появлению трещин. Узкие швы необходимо увеличить с помощью специальных инструментов для достижения рекомендованной ширины и глубины. Слишком широкие швы, а также швы с пористой, непрочной поверхностью обработать соответствующими ремонтными составами.



Подготовка поверхности

Поверхность должна быть чистой, сухой, прочной, без масла и жира.

Свежие бетонные основания должны быть выдержаны не менее 28 дней для снижения влажности до допустимого уровня.



Нанесение герметика

Герметик допускается наносить только в швы, соответствующие рекомендуемым параметрам и подготовленные согласно вышеприведенным указаниям.

Перед использованием рекомендуется не менее суток выдержать упаковки с герметиком в теплом помещении при температуре, соответствующей интервалу температур применения.

Сразу после заполнения шва необходимо выровнять и уплотнить нанесенный герметик, а также придать ему нужную форму соответствующим инструментом (шпателем) подходящего размера и конфигурации. Инструмент смачивается в мыльном растворе для предотвращения прилипания герметика. Не допускается непосредственное нанесение мыльного раствора на свежеуложенный герметик.

Свежеуложенный герметик необходимо защитить от дождя на период времени, превышающий время образования поверхностной пленки. Возможно использование полиэтиленовой плёнки, ленты или другого материала, при этом следует предотвратить прилипание защитного материала к уложенному в шов герметику.



Отверждение герметика

Герметик отверждается в результате химической реакции с влагой воздуха. Отверждение начинается от поверхности соприкасания со средой, содержащей влагу (например, воздух, дерево и т.д.) и продолжается вглубь объёма герметика. Скорость отверждения зависит от температуры и влажности воздуха. Скорость отверждения можно увеличить повышением температуры и влажности воздуха. Температура отверждения не должна превышать +50 °C. Отверждение при более высоких температурах ухудшает адгезионные качества герметика.
